Недавно я писал, что хочу попробовать заменить антенну у Midland G9. Несчастье помогло, я смог воспользоватся «болванкой». Тут опишу весь процесс. Всё на самом деле весьма просто.

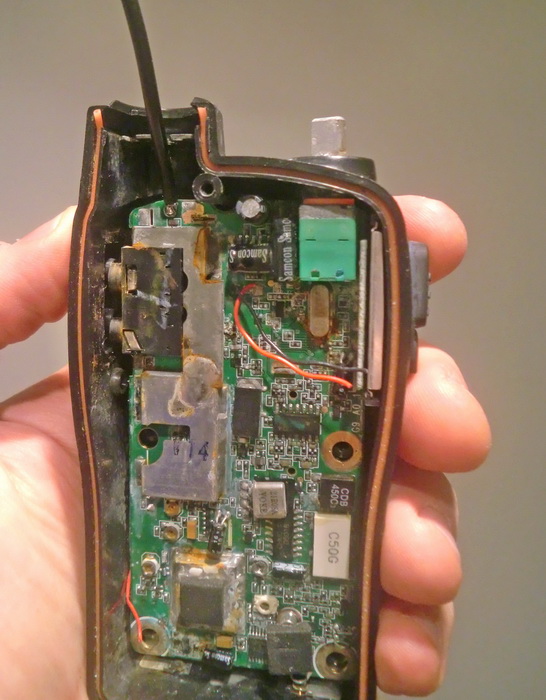

0. Идея (выше поддробное описание по ссылке, здесь повторюсь:
В существующий корпус заместо родной антенны приделать SMA-коннектор (оранжевый цвет) и соединить его с собственно рацией (синяя кривая). Небольшая загвоздка была в том, что «обычный» 50Ом коаксиал не подходит просто из-за габаритов, а где взять 10см чего-то подходящего было неясно. Опять же, мне помог сгоревший блок питания от вай-фай роутера. Я уж почти кинулся покупать новый роутер, да

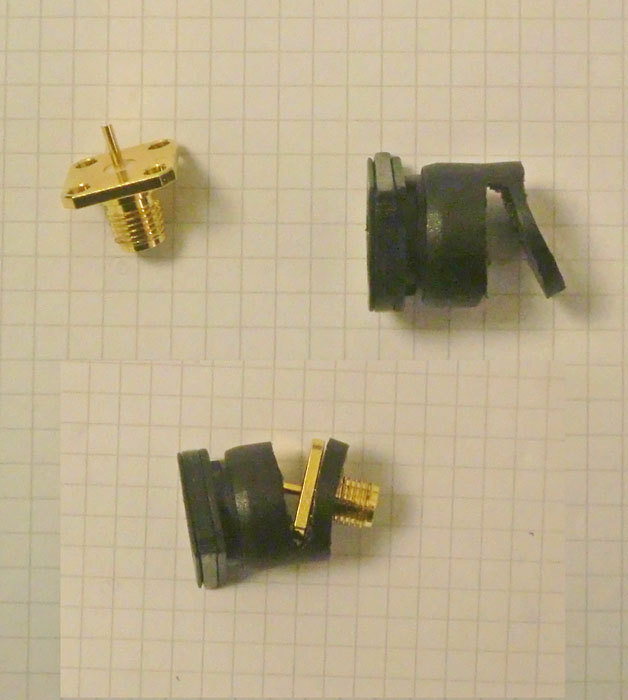

Заодно для промера собрал, назову это, SMA-держатель:
Чёрная хреновина — это нижняя часть родного кожуха антенны, в котором я прорезал дырку для того, чтобы сам SMA-коннектор в него и встал.

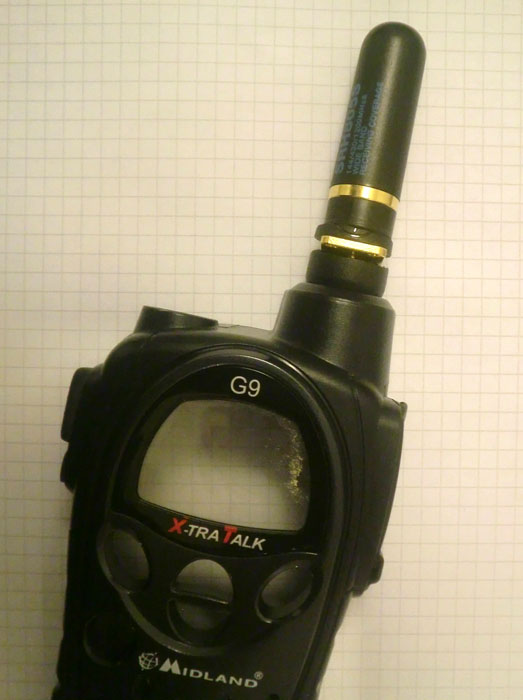

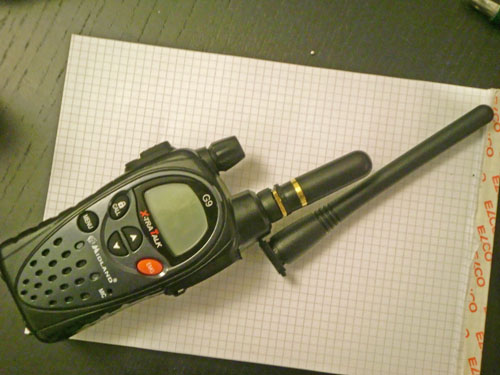

Проба, как это будет выглядеть внешне:

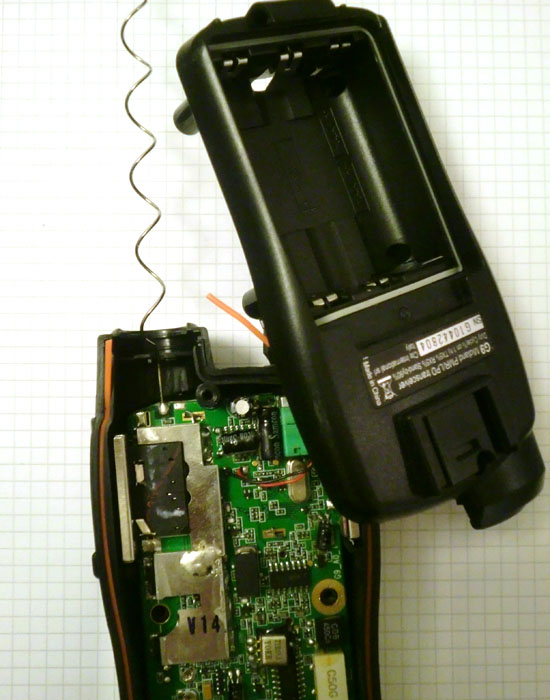

1. Разобрать корпус. Главное — не дёрнуть за заднюю крышку при вскрытии, т.к. от неё идёт два достаточно тонких провода. Антенна просто выпаивается в точке крепления.

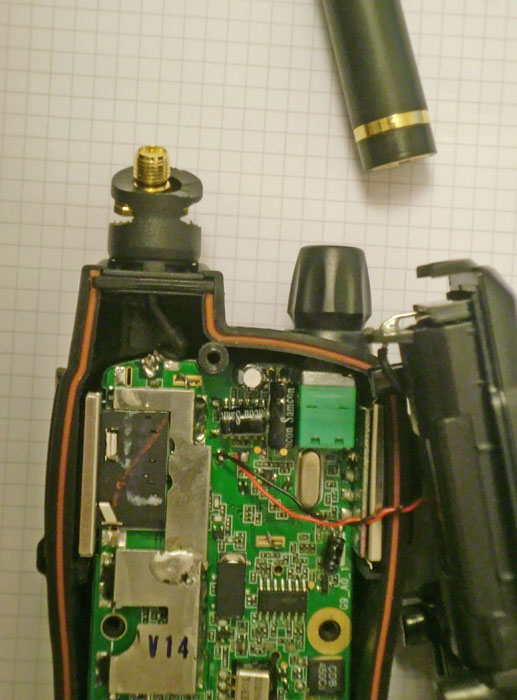

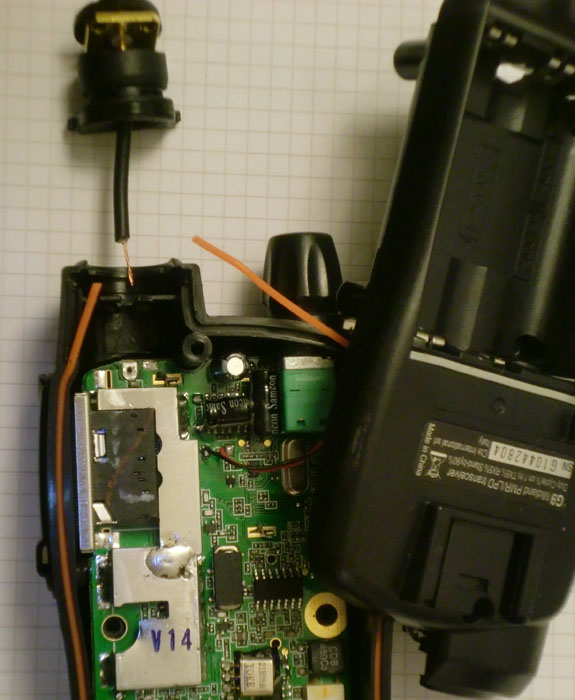

2. Отрезок кабеля с одной стороны в SMA, припаять, потом вставить в кожух, потом припаять второй конец в рацию. Тут важно не слишком коротко отрезать кабель (чтобы была гибкость), и не слишком много (места всё же немного).
3. Так как рельеф у рации — далеко не ровный кирпичик, зафиксировал форму серебристым скотчем (который по-моему держит всё)

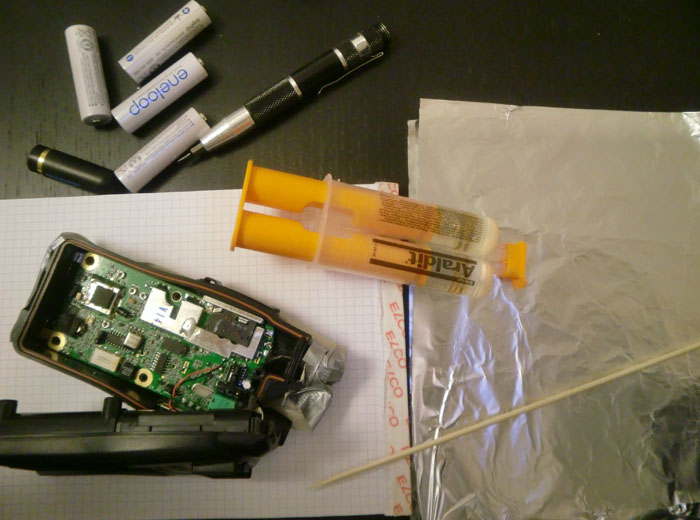

4. После того, как залил только внутреннюю часть (там, где хвост SMA-разъёма внутри рации получается), снаружи выглядит как-то так:

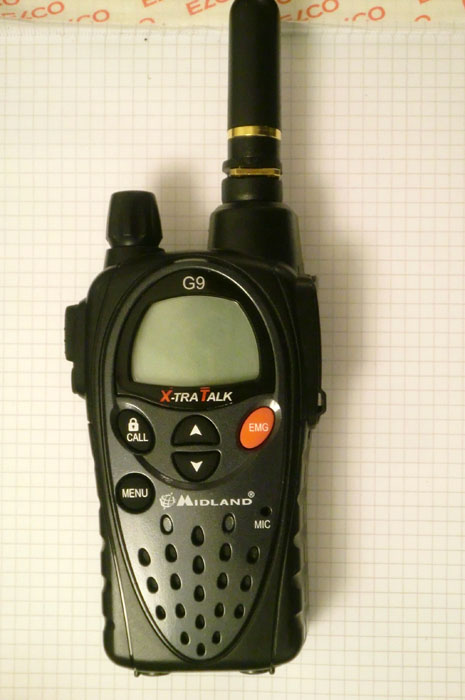

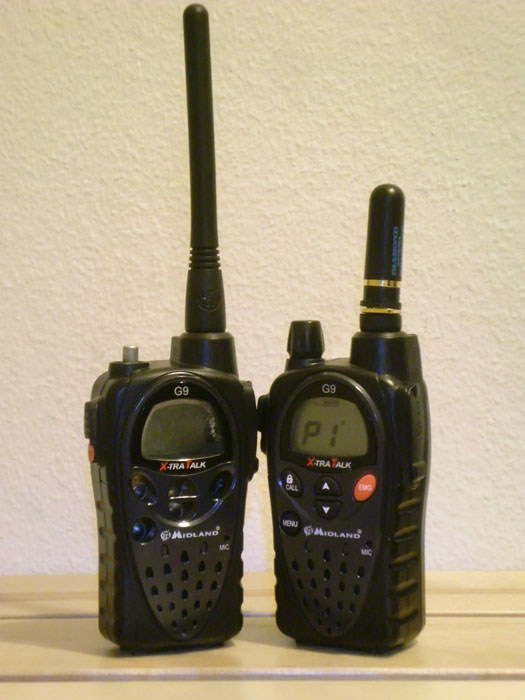

Сравнение с тем, как было в начале:

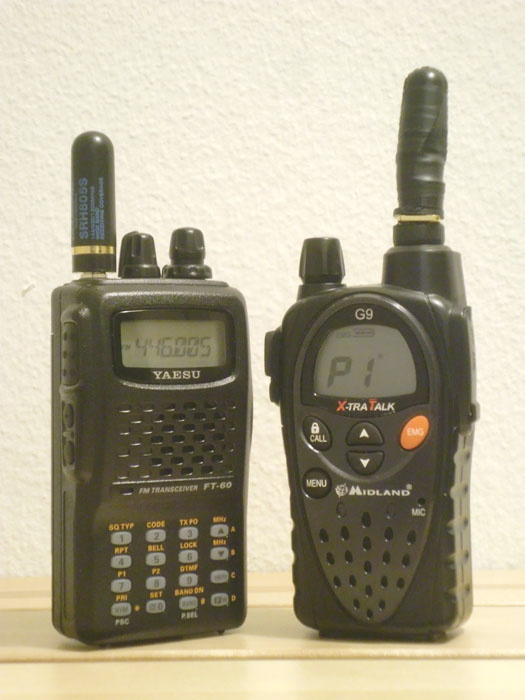

Сравнение с Yaesu 60:
(чёрная хрень на месте антенны — это такая же антенна, только она упала, корпус раскололся и один из кусков потерялся, пришлось вот так вот неэстетично заклеить).
Потом залил наружнюю часть крепежа эпоксидкой и оставил на ночь.
Зачем это надо? Дело в том, что на рыбалке такого зачастую хватит, а вот на лыжи может понадобиться поставить и нормальную антенну (опять же, теперь ничто не мешает ставить, что захочется.)
Какой дальше план?
.
